Схема системы впрыска с контроллером БУМ-Р4 и его фото
Цвета проводов неизвестны.

Добавлено спустя 3 часа 21 минуту 57 секунд:
Вторая схема - с контроллером "Волга" от НПО "Автоэлектроника".
Фото этого контроллера нигде не нашёл
Очень загадочная схема, почти то же самое что и БУМ-Р4, только совсем другая маркировка контактов.
Версия с одинаковыми разъёмами и разным порядком нумерации отпадает, так как у блока "БУМР4" неиспользуемые контакты первой колодки 2 и 4, и как бы я не придумывал варианты нумерации, они не совпадают с расположением пустых контактов 1 и 11 блока "Волга". Значит или у блока "Волга" другой разъём, или схемы рисовали разные люди: один по порядку а второй как вздумалось.

Цвета проводов указаны на схеме БУМ-Р4 и Микас 5.3в теме по электросхемам (пардон за каламбур)

PS Если создаете тему, то просьба делать заголовок максимально информативным, чтобы поисковая машина форума и далее индексировали правильно.

Добавлено спустя 5 минут 14 секунд:
Re: Схема систем впрыска с контроллером БУМ-Р4, "Волга" НПО Автоэлектроника
Фото БУМ-Р4

_________________
In vitium ducit culpae fuga

---

Раздел Литература, Статьи

Добавка: Каледин Михаил Викторович из Объединённого Инженерного Центра ГАЗ предоставил широкоформатные схемы.
combain с сайта drive2 (он же Ilya Tolmachev) их выложил и просил указать источник.
29я Волга с мотором 406 https://content-23.foto.my.mail.ru/mail ... b-5261.png
цветной вариант БУМ-Р4 https://content-21.foto.my.mail.ru/mail ... b-5260.png
Микас 5.3 https://content-25.foto.my.mail.ru/mail ... b-5262.png
У23 - рег. холос. хода., В49 - датчик начала отсчёта, В91 - датчик ВМТ, В92 - датчик детонации, В76 - датчик полож. дросселя, В71 - датчик температуры, В50 - датчик угловых импульсов, В75 - ДМРВ., V2 - коммутатор катушек.

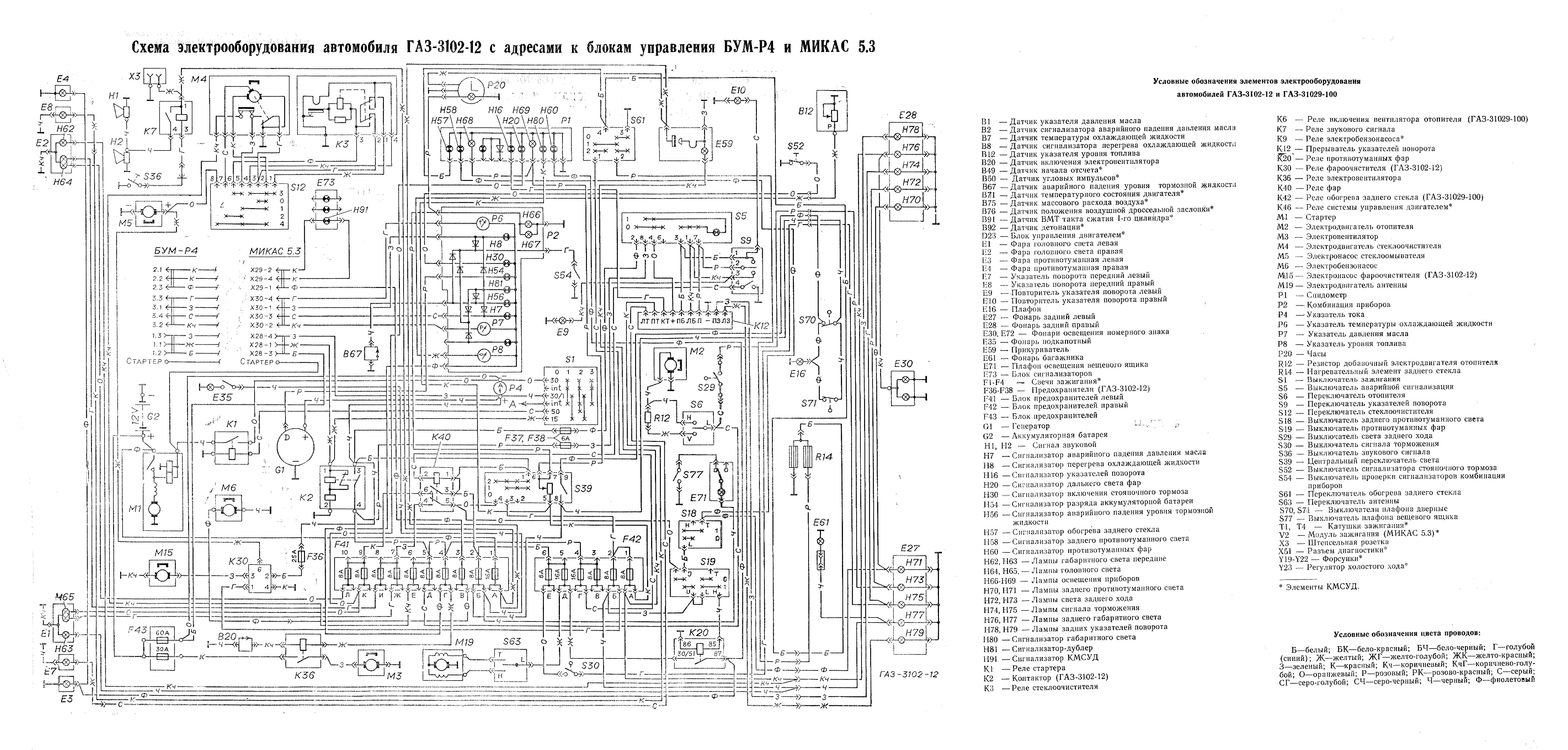

Схемы систем впрыска с БУМ-Р4 и МИКАС 5.3 применяются и на ГАЗ-3102-12
Подкорректировано и разукрашено мной (у схемы с микас цвета неизвестны).

Ссылки на картинки не рабочие.
Просьба залить полноценное изображение на форум либо пришлите мне на aldeen@gaz3102.ru

_________________
In vitium ducit culpae fuga

---

Раздел Литература, Статьи

Эти должны заработать, с mail.ru что-то происходит.
ГАЗ-31029-100 https://content-23.foto.my.mail.ru/mail ... b-5261.png
БУМ-Р4 https://content-21.foto.my.mail.ru/mail ... b-5260.png
МИКАС 5.3 https://content-25.foto.my.mail.ru/mail ... b-5262.png
На всякий случай скинул схемы на почту.
